专注研发生产胶粘剂14年
可定制胶粘剂解决方案
可定制胶粘剂解决方案
ZBL-S9302高光镜面晶瓷画水晶胶主体采用高透明改性环氧树脂为A组份,改性多功能团聚合胺为B组份， 双组份按预定比例混合均匀后即可常温固化的双组份结构胶。具有非常优异的表面高光泽效果、表面无波纹 无褶皱、透明度高、固化快、高硬度抗划伤、韧性好抗冲击耐震、粘接强度高、不脱离、自流平自消泡好施工、耐酸碱、耐老化、绝缘、耐黄变抗晒等特性，适用于艺术水晶画、大韩水晶烤瓷画、水晶标本灌封、婚纱照水晶烤瓷、工艺品等地方。
工艺品制造业、艺术楼、婚纱店等
产品应用：艺术水晶画、大韩水晶烤瓷画、水晶标本灌封、婚纱照水晶烤瓷、工艺品
大韩水晶烤瓷画
方形壁画
高透明挂画
家居墙画

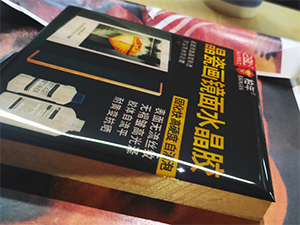

镜面水晶胶
连幅晶瓷画

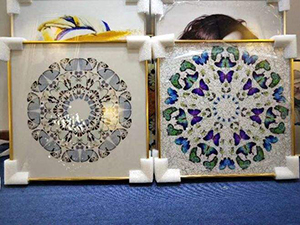

艺术水晶画
自流平平块

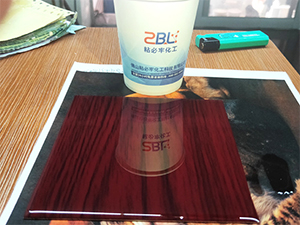

胶体具有优异的透明清晰度
胶体平整、自然
薄层、热风枪、真空自消泡
让物品持久透亮如新
表面无流纹、无皱褶
| 状态成分 | A 剂 | B 剂 | 混 合 后 |
| 颜色 | 透明微稠液体 | 透明水状体液 | 透明油状体液 |
| 粘度（mPa.S） | A 剂：800-10000 | ||
| 粘度（mPa.S） | B 剂:100-500 | ||
| 粘度测试法 | Brookfield 粘度计旋转法 | ||
| 混合比（按重量） | A3:B1 | ||
| 调胶 |
A 剂与 B 剂具有不同的密度， AB 混合搅拌初期胶体会浑浊不透明。 应统一方向匀速搅拌 尽量减少气泡产生。 胶体在经过匀速搅拌均匀后，AB 充分混合会完全清澈至无任何拉丝折光感，容器边缘与底部尤其要注意切勿残留不均匀胶体，必要时建议二次更换容器调胶 |
||
| 超薄镜面 快干型 | 操作时间 10-25 分钟，参考厚度 0.1mm-1mm。 | ||
| 超薄镜面 常规型 | 操作时间 30-60 分钟，参考厚度 0.1mm-3mm。 | ||
| 自流平镜面 快干型 | 操作时间 10-25 分钟，参考厚度 0.4mm-1.2mm。 | ||
| 自流平镜面 常规型 | 操作时间 30-60 分钟，参考厚度 0.4mm-10mm。 | ||
| 固化时间 |
25℃ 初期固化 3-7 小时/7-12 小时；养生 24-72 小时后可进行打磨抛光雕刻。（温度 厚度 散热条件会直接影响固化时间）；最高强度 3 天 |
||
搅拌：无真空脱泡时胶体搅拌不宜太过剧烈以免产生太多气泡。
二次搅拌：遇到搅拌时容器底部和边缘容易残留胶体不均匀，可在第一个容器中搅拌均匀后倒入第二个容器中再搅拌可有效降低调胶不匀的风险。
预处理封闭：许多用户在使用时发现有些材质会吸胶与渗胶，可使用 ZBL-S9302 系列快干涂层胶预处理封闭；防止吸胶渗胶。
调色：颜色的添加能使用油性与只兼容性好的，有些颜料加入后会导致胶体浑浊甚至变色，做透明颜色应当选用油性高透明色精如粘必牢化工配套色精
影响固化的因素：温度会直接导致分子结构重组的速度 温度越高分子活性越强固化越快，反之则越慢 甚至终止；厚度越厚 胶体释放的温度就越集中。
应当在通风环境施工 避免胶液挥发气体吸入，施工应当佩戴防护隔离性手套、口罩、防护镜、防护服等，如接触皮肤立即清洗。禁止食用，如不慎入眼立即大量清水冲洗/ 就医。收工时要清洁裸露皮肤，防止接触性过敏；天生对树脂过敏及胺碱性物质过敏者请慎重操作 注意防护措施，施工时如有任何不立刻停止施工，就医。
产品应室内储存，防止日晒，雨淋，避免冷冻及高温，建议正常储存温度 15-25℃。有效期：密封原包装下 12 月常温室温储存，恶劣环境储存不当有可能缩短有效期。过期如无异样经检验后可继续使用。
粘必牢首页
环氧树脂胶/AB胶
家具制造业胶水
特殊工业粘合剂
产品中心
胶水应用领域
解决方案
粘必牢资讯
走进粘必牢
